ＴＡ-６８０

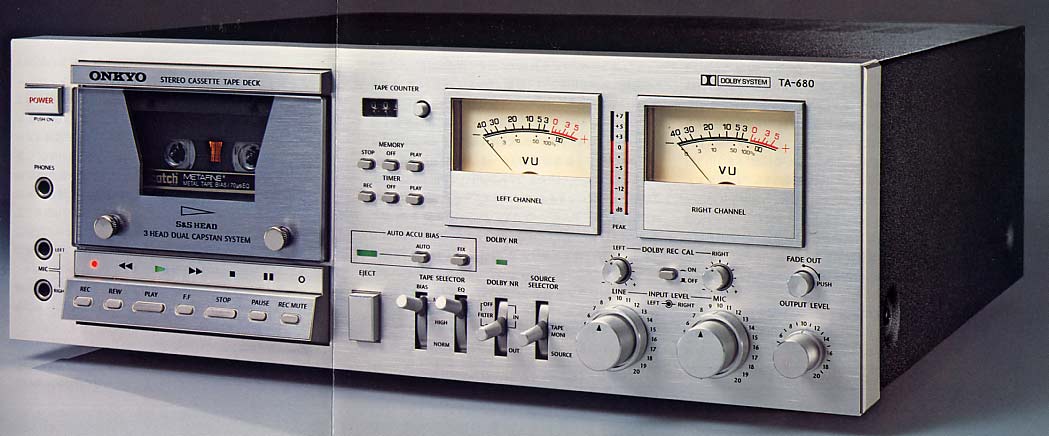

ＯＮＫＹＯ　ＴＡ-６８０
ＳＴＥＲＥＯ　ＣＡＳＳＥＴＴＥ　ＤＥＣＫ　￥１４８，０００

１９７８年にオンキョーが発売した３ヘッドデッキ。当時のオンキョーのカセットデッキの最上
級機でした。オンキョーは，それまで，テープデッキの分野ではあまりメジャーではありませ
んでしたが，この頃，テープデッキの分野の基礎研究をしっかり重ねていた成果が表れた
のがこのＴＡ-６８０で，走行系をはじめ，各部にしっかりとした作りがなされた力作でした。

走行系は，デュアルキャプスタン方式を採用し，安定走行とヘッドタッチの良さを実現して
いました。駆動は２モーター方式で，キャプスタン駆動用には高精度のＰＬＬサーボモーター
が搭載され，リール駆動用としてＤＣモーターが搭載されていました。これらの結果，ワウ・
フラッター０．０３５％の高精度な走行性を実現していました。
また，走行系の操作は，フェザータッチ電磁操作方式のロジックコントロール回路が採用
され，軽いクリック感を持つ軽快なフィーリングの操作が実現されていました。

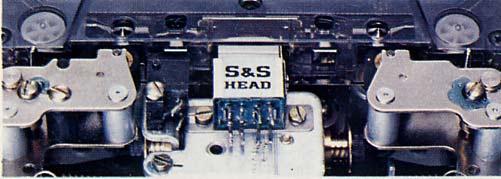

ＴＡ-６８０の走行系

ヘッドは３ヘッド構成で，録音・再生ヘッドはコンビネーションタイプを搭載していました。録音
ヘッド，再生ヘッドともセンダスト合金ギャップ部及びコアー部に使用したＳ＆Ｓヘッドを搭載
していました。

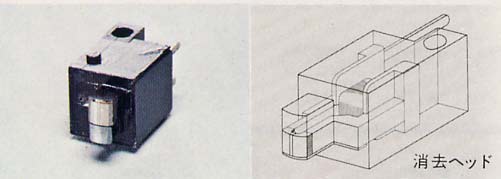

デュアルキャプスタン方式と３ヘッドを両立するためには，消去ヘッドを小窓から挿入する必
要が出てくるため，小型化が求められます。メタル対応とするためには，強力な消去能力が
必要なるため，小型化と高い消去能力を両立した，ＦＸ/フェライト・セミダブルギャップ消去ヘ
ッドを搭載していました。このヘッドは，センダストコアーを持ち，ダイナロイとフェライトの接合
型という新開発のヘッドでした。

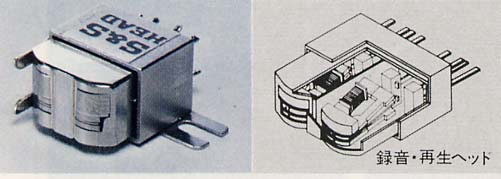

録再ヘッド

テープポジションは，バイアス，イコライザー独立で，ＮＯＲＭＡＬ，ＨＩＧＨ，ＭＥＴＡＬの３ポジショ
ンで，さらに，テープの個々の特性差に対応するために，「オート・アキュ・バイアス回路」が搭
載されていました。これは，低域（４００Ｈｚ）と高域（１０ｋＨｚ）の二つの発振器の出力を混合し
たものを，バイアス電流を変えながら録音し，３ヘッドのメリットを生かして同時に再生，再生信
号の低域と高域のレベルを比較し，それが等しくなった点でバイアス電流を固定するというもの
で，短時間でバイアスチューニングが完了し，フラットな特性が得られるようになっていました。

ノイズリダクションとしてドルビーＮＲ（Ｂタイプ）が搭載され，ドルビーの正確な動作のためにＲＥＣ
レベルキャリブレーションが付いていました。レベルメーターは，アナログ式のＶＵメーターと１０セ
グメントのＬＥＤによるピークインジケーターが搭載されていました。モード（ＭＯＮＯ/ＳＴＥＲＥＯ）自
動切換マイク入力端子も装備され，ＬＩＮＥ入力とは別に録音レベルコントロールが付いていました。
さらに，変わった機能として，フェードアウト回路が装備されていました。これは，既に録音されてい
るテープを聴きながら，不要な部分のみフェードアウト（約３秒）できるという便利な機能でした。

以上のように，ＴＡ-６８０は，カセットデッキの分野に本格的に取り組んでいこうとしていたオンキョー
の熱意がこめられた高級機で，手堅く基本性能を高めた力作でした。ある意味知られざる高性能
デッキともいえました。

●主な定格●

形式	ステレオカセットデッキ，ドルビーシステム内蔵
トラック形式	４トラック２チャンネルステレオ
録音方式	ＡＣバイアス
消去方式	ＡＣ消去
テープ速度	４．８ｃｍ/ｓｅｃ
ワウフラッタ	０．０３５％（Ｗ.Ｒ.Ｍ.Ｓ.）
周波数特性	２０～２０，０００Ｈｚ（メタルポジションテープ）２０～１８，０００Ｈｚ（ハイポジションテープ）２０～１６，０００Ｈｚ（ノーマルポジションテープ）
Ｓ/Ｎ比	６２dB（メタルポジションテープ）
入力ジャック	マイク：２，ライン：２
最小入力レベル	マイク：０．３mV/６００Ω，ライン：５０mV
入力インピーダンス	マイク：５kΩ（適合インピーダンス２００～５０kΩ）ライン：１００kΩ
出力ジャック	ライン：２，ステレオヘッドホン：１
基準出力	ライン：０．７７５Ｖ（０ＶＵ）
負荷インピーダンス	ライン：５０ｋΩ以上ステレオヘッドホン：８～２００Ω
モータ	ＰＬＬサーボＤＣモータ（キャプスタン用）ＤＣモータ（リール駆動用）
ヘッド	録・再：センダストコンビヘッド消去：ＦＸフェライト接合型小窓用メタル対応ヘッド
電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	４５Ｗ
寸法/重量	４３８Ｗ×１６０Ｈ×３６５Ｄmm/１０．２kg
